EC Insulator Jiangxi Co., Ltd. on yksi luotettavimmista öljypohjaisten muuntajien valmistajista ja toimittajista Kiinassa. Runsaan kokemuksen ansiosta olemme sitoutuneet tarjoamaan korkealaatuista asiakaskohtaista palvelua. Voit vapaasti myydä Kiinassa valmistettua premium-öljypohjaista muuntajaa täältä tehtaaltamme.

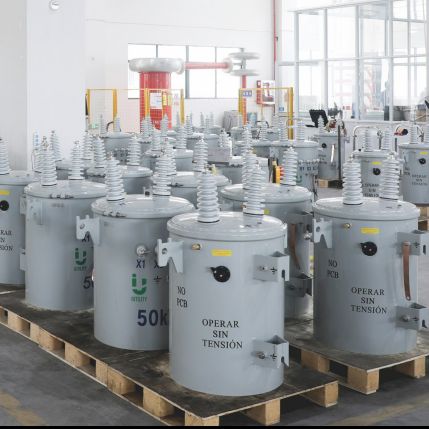

Tuotteen esittely

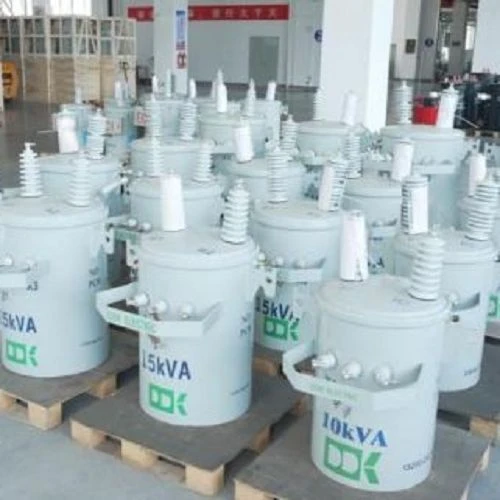

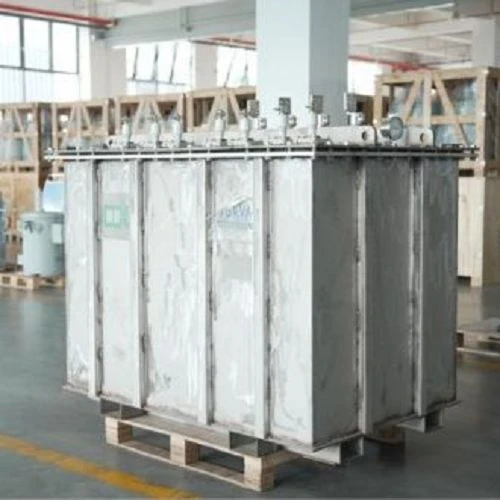

Öljypohjainen muuntaja käyttää eristeöljyä eristys- ja jäähdytysväliaineena jännitteen muuntamiseksi sähkömagneettisen induktion avulla.
Se koostuu rautasydämestä, käämeistä, eristävästä öljystä ja säiliöstä. Erinomainen lämmönpoisto mahdollistaa suuremman kapasiteetin ja vahvemman ylikuormituskyvyn. Tämä sarja sisältää perinteisen öljyupotettavan ja hermeettisesti suljetun öljytäytteisen muuntajan.
Tuotteessa on kypsä tekniikka, alhaiset valmistuskustannukset ja vakaa toiminta. Soveltuu sähköverkko- ja teollisuuden jakeluprojekteihin.
Asianmukaisten IEC- ja GB-standardien mukainen.
Tuotetiedot/Tuotteen edut
Executive Standards
- Tämä öljypohjainen muuntaja on suunniteltu, valmistettu ja testattu alla olevien standardien mukaisesti.
- Kansainväliset standardit
- IEC 60076 -sarja (tehomuuntajat)
- IEC 60296 (Mineraalieristysöljyt sähkölaitteille)
- Kiinan kansalliset standardit
- GB/T 1094 -sarja
- GB/T 6451
Huomautus:
Öljy{0}}upotettujen muuntajien kelaytimet on suljettu öljyllä täytettyyn öljysäiliöön. Ne soveltuvat ulkokäyttöön, mutta öljy voi palaa ja räjähtää. Ne kestävät saastumista, eikä niitä voida asentaa rakennusten sisälle. Niiden täytyy olla
yli 5 metrin päässä asukkaista. Jos ne asennetaan sisätiloihin, niiden on oltava erillisessä sähköhuoneessa, eikä kukaan saa asua 5 metrin säteellä niistä.
1. CoreConstruction
3.1 Ydinmateriaali
Se käyttää korkean suorituskyvyn-rae-piiteräslevyjä, joilla on pieni häviö ja korkea magneettinen läpäisevyys, mikä vähentää tehokkaasti no-kuormitusta ja parantaa energian-säästöä.
3.2 Laminointirakenne
Se käyttää optimoitua porrastettua laminointirakennetta. Porrastettu pinoaminen vähentää magneettisia vuotoja ja pyörrevirtahäviöitä ja vaimentaa toimintamelua. Korkean lämpötilan -eristyslakka päällystetään ytimen pinnalle.
3.3 Kiinnitysrakenne
Se on varustettu kiinteällä jäykällä kiinnitysrakenteella. Luotettava kiinnitys estää tärinän ja löystymisen pitkäaikaisen-käytön aikana, mikä varmistaa vakaan magneettipiirin ja hyvän mekaanisen suorituskyvyn.

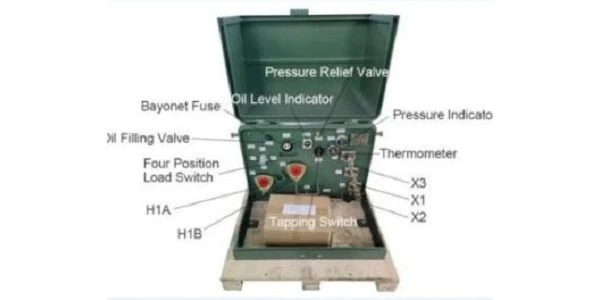

Suojausasetukset

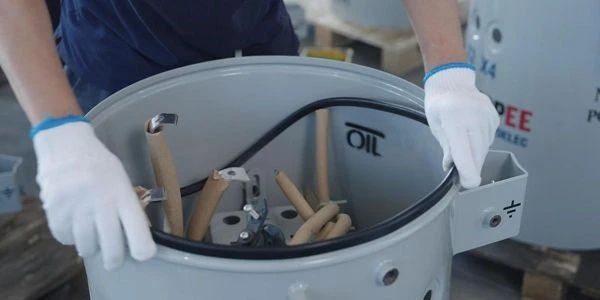

4.1 Tiivistys ja -vuotosuojaus
4.2 Ylilämpö-suojaus
4.3 Ylikuormitus- ja oikosulkusuojaus-
4.4 Maadoitussuojaus
Vakiomaadoitusliittimet on varattu It:n säiliöön. Luotettava maadoitus eliminoi indusoituneet ylijänniteriskit ja parantaa käyttöturvallisuutta.
Normaalit tekniset parametrit
Öljypohjainen muuntaja kattaa täydellisen valikoiman vakionimelliskapasiteettia eri jakelutehotarpeiden täyttämiseksi. Räätälöity kapasiteetti on saatavilla asiakkaan tarpeiden mukaan.
Se tukee erilaisia korkea- ja matalajänniteyhdistelmiä, jotka mukautuvat erilaisiin verkon jännitetasoihin ja käyttöolosuhteisiin.
Siinä on pieni-häviöllinen ydin- ja käämirakenne, jossa on alhainen-kuormitushäviö ja kuormitushäviö, mikä varmistaa korkean-energiansäästötehokkuuden pitkän-käytön aikana.
Se ylläpitää erinomaista eristystasoa pätevällä lämpötilan noususuorituskyvyllä, mikä varmistaa vakaan dielektrisen lujuuden jatkuvassa nimelliskäytössä.
Se soveltuu ulko- ja sisäasennukseen sopeutuen tavanomaiseen ympäristön lämpötilaan, kosteuteen ja yleisiin teollisuus- ja asuinsähkönjakeluympäristöihin.
Tuotteen edut
Se käyttää korkealaatuista{0}}eristysöljyä dielektrisenä ja jäähdytysaineena. Se tarjoaa tasaisen lämmönpoiston ja luotettavan eristyssuorituskyvyn, vakauttaa tehokkaasti käyttölämpötilan ja välttää eristeen rikkoutumisen.
Se käyttää kypsää valmistustekniikkaa ja tiukkaa rakennesuunnittelua. Alhaisen tärinän, alhaisen osittaisen purkauksen ja vahvan ympäristöön sopeutumiskyvyn ansiosta se voi toimia vakaasti pitkään erilaisissa sähkönjakelutilanteissa.
Sillä on hyvä lämmönkestävyys ja vahva ylikuormituskyky verrattuna tavallisiin voimalaitteisiin. Se kestää hetkellisiä virran iskuja ja mukautuu vaihteleviin kuormitusolosuhteisiin.
Siinä on yksinkertainen rakenne ja kypsä prosessi. Sillä on alhaisemmat valmistuskustannukset ja vakaa suorituskyky, mikä tuo alhaiset päivittäiset huoltovaikeudet ja pitkän käyttöiän.
Se soveltuu sisä- ja ulkokäyttöön sähkönjakelussa, teollisuuspuistoissa, asuinalueilla ja kunnallisissa sähköverkoissa, ja se täyttää erilaiset tavanomaiset ja keskiraskaat{0}}virtalähdevaatimukset.
OEM ja räätälöinti
Tukee mukautettua jännitettä, logoa ja{0}}korroosionestokäsittelyä.

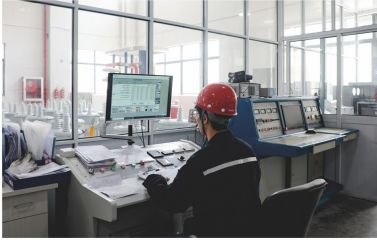

Laadunvalvonta
Kaikki valmiit muuntajat käyvät läpi pakolliset tehdasrutiinitestit yksitellen ennen toimitusta.
Ei{0}}kuormitustesti: Tunnista yksikön tyhjäkäynnin tehohäviö ja tyhjäkäyntivirran arvo
Kuormitustesti: Tarkista kuormitushäviö ja{0}}oikosulkuimpedanssitiedot nimelliskuormalla
Dielektrinen kestotesti: Tarkista pääeristeen suorituskyky korkean{0}}matalajännitteisten käämien ja säiliön maadoituksen välillä
Indusoituneen jännitteen testi: Tarkasta -käännös- ja-kerrosten välinen pituuseristys, käytä kaksinkertaisella jännitteellä ja kaksinkertaisella taajuudella
Eristysresistanssitesti: Käytä megaohmimittaria suurjännitekäämin, LV-käämin ja maan eristysvastuksen mittaamiseen
Tasavirtakäämin resistanssitesti: Mittaa korkea- ja matalajännitekäämien jokaisen väliottoosuuden tasavirtavastus
Muunnossuhde ja vektoriryhmätesti: Kalibroi jännitteen muunnossuhde ja tarkista käämin kytkentätila
Osittainen purkaustesti: Tämä testikohde vaaditaan vain kuiva{0}}tyyppisille muuntajille
Öljyntiiveystesti: Täytä säiliö suojakaasulla ja anna seistä 24 tuntia; öljy- tai kaasuvuotoja ei sallita
Rutiinitestien lisäksi ensimmäiselle eränäytteelle suoritetaan prototyyppityyppitestejä, mukaan lukien salamaimpulssitesti, äkillinen oikosulku{0}}kestävyystesti, lämpötilan nousutesti ja ajomelutesti.
Jälki-myynnin
Etäopastus asennukseen ja vianetsintään
Normaali maailmanlaajuinen takuu
muut
- Sovellus: Sähköverkko, aurinkosähkö, teollisuusprojektit
- Maksu: T/T, L/C nähtävillä
- Pakkaus: Vie puinen lava, joka soveltuu merikuljetukseen
