EC Insulator Jiangxi Co., Ltd. on yksi Kiinan luotettavimmista yläpuolisten jälleenkytkimien valmistajista ja toimittajista. Runsaan kokemuksen ansiosta olemme sitoutuneet tarjoamaan korkealaatuista asiakaskohtaista palvelua. Voit vapaasti ostaa täällä tehtaaltamme tukkutason, Kiinassa valmistettua kattosulkimen.

Tuotteen yleiskatsaus

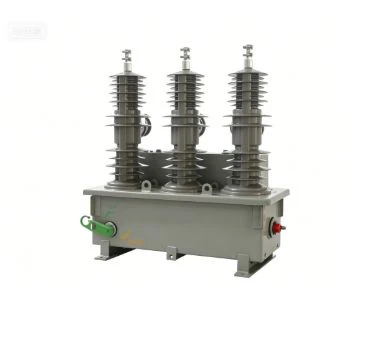

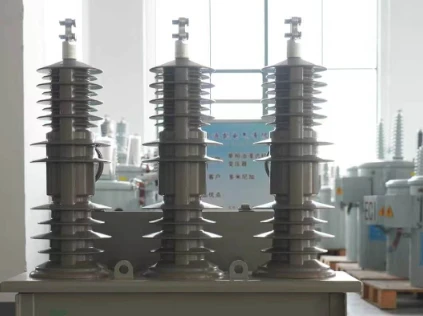

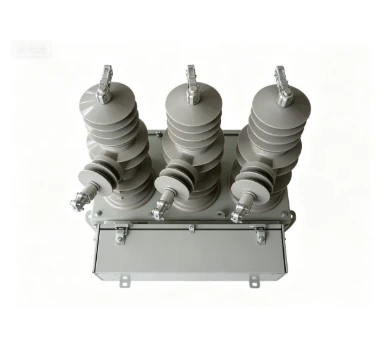

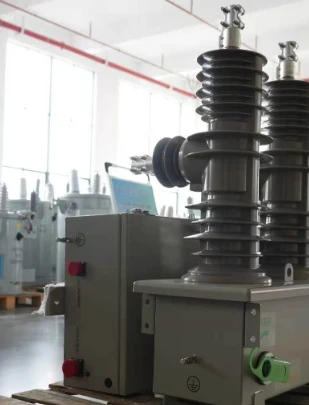

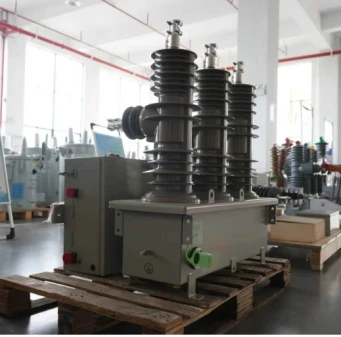

ZCR{0}}OH-sarjan yläsulkimemme ovat omistettuja suojayksiköitä ilmajakelulinjoille. Tämä laite on suunniteltu ulkoilma-olosuhteisiin, mukaan lukien saastuminen, suola-sumukorroosio ja mekaaniset kuormitukset, ja se tarjoaa luotettavan suojan pylväisiin asennetuille jakeluverkoille. Se voi havaita viat, eristää vialliset osat ja palauttaa virransyötön automaattisesti, mikä lyhentää tehokkaasti virran-katkosaikaa loppukäyttäjille. Tätä sarjaa käytetään laajalti ilmajohtojen suojausprojekteissa.

Tärkeimmät ominaisuudet

Tämä täydellinen yksikkö on kehitetty erityisesti pylväsasennuksiin{0}}. Se koostuu tyhjökatkaisimista, bi-vakavista pysyvistä-magneettitoimilaitteista ja mikroprosessori-pohjaisista älykkäistä ohjaimista, jotka kaikki on koottu säänkestävään tiiviiseen koteloon. Kotelo kestää äärimmäisiä lämpötilan muutoksia, kosteutta ja mekaanista rasitusta kenttäkäytöstä. Sen sisäänrakennettu-uudelleensulkulogiikka erottaa ohimenevät viat pysyvistä vioista. Pysyvien vikojen ilmetessä jälleensuljin lukittuu, jotta verkkoomaisuudet eivät vahingoittuisi toistuvasti. Teknisten tietojen mukaan sen mekaaninen kestävyys saavuttaa 10 000 käyttöjaksoa.

Tekniset tiedot

Arviot	Kiinteä dielektrinen
Arviot	15,5kV	27kV	38kV
Sovellettava standardi	IEC 62271-111/ANSI C37.60
Nimellisjännite (kV)	15.5	27	38
Nimellisvirta (A)	800	800	800
Nimellistaajuus (Hz)	50/60
Nimellislyhyt{0}}kestovirta (kA)	16/3s

Nimellisvirta (kAp)	40/41.6
Nimellistehon taajuuden kestojännite (kV)	50	60	70
Impulssin kestojännite (kV)	110	150	170
Mekaaninen kestävyys (kertaa)	10,000
Keskeytysväline	Tyhjiö
Toimintamekanismi	Manuaalinen tai bi{0}}stabiili magneettinen toimilaite
Holkin materiaali	HCEP

Sovellus

Kohtuullinen laiteasettelu parantaa verkon yleistä suojaustehoa. Tyypillisiä asennuspaikkoja ovat linjan leikkauspisteet, syöttöhaarojen liitokset, linjan siirtymäkohdat ja jakeluautomaatiosolmut. Vian ilmetessä vain viallinen segmentti eristetään ja jäljellä olevat terveet linjaosat pysyvät jännitteinä. Tämä uudelleensulkija on suositeltava ratkaisu pitkille maaseudun yläsyöttölaitteille, joissa nopea vianpaikannus on kriittinen. Huomautus: Tämä malli on optimoitu kattopylväs{4}}asennusskenaarioihin. Tekninen lisäarviointi on suoritettava ennen sen soveltamista maakaapelijärjestelmiin.

Rakentaminen/suunnittelu

ZCR{0}}OH-sarja käyttää todellisia-sivustojen käyttöolosuhteita suunnittelun keskeisenä panoksena. Tyhjiökatkaisijat, pysyvät-magneettiset toimilaitteet ja ohjainmoduulit sijoitetaan suljettuihin säänkestävään-kaappiin, jotka estävät pölyn, kosteuden ja lämpötilan vaihtelut virtakäytävillä. Asennusrakenteet sopivat vakiomallisiin kattopylväisiin ilman erityisiä muutoksia. HCEP-holkit tarjoavat vakaan ulkoisen eristyssuorituskyvyn-pitkäaikaiseen kenttäkäyttöön.

Standardit ja testaus

Ohjauslaitteiden standardit IEC 62271-111 ja ANSI C37.60 muodostavat vaatimustenmukaisuuskehyksen. Ohjauskohtainen testaus vahvistaa suorituskyvyn yläpuolisissa ympäristöolosuhteissa, mukaan lukien äärimmäiset lämpötilat, kosteusaltistus ja mekaaninen kuormitus. Testauspainotus kattaa yleiskustannusten kestävyyden ja luotettavuuden todentamisen.

Valinnaiset kokoonpanot/mukautukset

Laajat mukautusvaihtoehdot vastaavat yleisten sovellusten vaatimuksia. Saatavilla olevia parannuksia ovat erilaiset kattoasennuskokoonpanot, tietoliikenneliitännät ja erityiset suojausasetukset{1}}. Konfiguroinnin joustavuus tukee sopeutumista erilaisiin ilmajohtotyyppeihin ja ilmakehän ympäristöolosuhteisiin.

Pakkaus & Toimitus

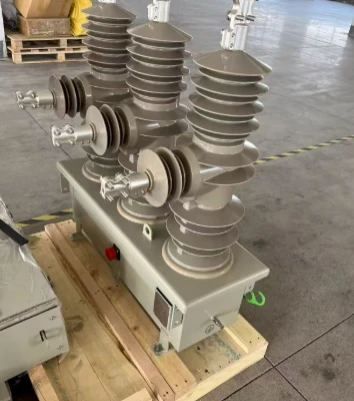

Yksiköt on pakattu vahvistettuihin puukoteloihin, jotka soveltuvat pitkän matkan{0}}merikuljetuksiin. Iskunkestävä-pakkaus suojaa sisäosia kuljetuksen aikana tapahtuvilta vaurioilta. Jokainen toimitus sisältää täydellisen-pylväsasennuslaitteiston. Suojausparametrit on esi-määritetty tehtaalla asiakkaan projektitietojen perusteella, mikä vähentää-työmaalla tapahtuvaa käyttöönottoa.

FAQ - Line Recloser - Usein kysytyt kysymykset

9.1 Peruskäsitteet

K: Mikä erottaa linjan uudelleensulkijat muista{0}}linjansuojalaitteista?

V: Keskeinen ero on autonomisessa uudelleensulkeutumisessa ja -lukitustoiminnassa. Perinteiset katkaisijat vaativat yleensä manuaalisen nollauksen laukaisun jälkeen. ZCR-SD-jälleensuljin toimii itsenäisesti: se yrittää palauttaa virran ohimenevien vikojen varalta ja lukitsee viallisen osan pysyvästi pysyvien vikojen varalta. Tämä vähentää manuaalisten-interventioiden työmäärää etä-alueverkkoihin.

K: Kuinka linjan uudelleensulkijat koordinoivat suojausjaksojaan?

V: Se käyttää asteittaista uudelleensulkeutumislogiikkaa. Nopea-nopeuden uudelleensulkeminen toimii ensin ohimenevien vikojen poistamiseksi. Jos vika jatkuu, viivästetty uudelleensulkujakso käynnistyy. Tämä tasapainottaa virransyötön-jatkuvuuden ja laitteiden turvallisuusvaatimukset.

9.2 Tekninen suorituskyky

K: Mikä ylläpitää uudelleensulkimen toimintaa verkkovirran{0}}syötön katkosten aikana?

V: Tämä sarja käyttää omalla-voimalla toimivaa energian-korjuutekniikkaa. Se ottaa työenergiaa suoraan jännitteisistä-johtojohtimista. Jopa täydessä-verkon-katkostilanteissa valvonta- ja suojaustoiminnot pysyvät aktiivisina, eikä ulkoista lisävirtalähdettä tarvita.

K: Mitä eristysjärjestelmiä käytetään näille linjan uudelleensulkimille?

V: Tässä sarjassa käytetään kiinteää{0}}dielektristä eristystä. Se tarjoaa vakaan dielektrisen suorituskyvyn erilaisissa ulko-olosuhteissa. Toisin kuin kaasulla-täytetyt vaihtoehdot, kiinteä-eristysrakenne eliminoi kaasun-täyttötyöt ja säännöllisen paineen-valvontahuollon.

K: Pystyvätkö nämä jälleenkytkimet käsittelemään linjoja, joissa virta on kaksisuuntainen?

V: Kyllä. Suunnatulla-suojauslogiikalla varustettu laite mukautuu verkkoihin, jotka on integroitu hajautettuihin generaattoreihin ja uusiutuviin{2}}energialähteisiin. Se tunnistaa kaksisuuntaisen tehovirran ja suorittaa vastaavat suojaustoimenpiteet verkon-koordinoinnin-turvallisuuden ylläpitämiseksi.

K: Mikä on tärkein rajoitus käytettäessä tätä uudelleensulkijaa voimakkaasti saastuneilla rannikkoalueilla?

V: Vaikka HCEP-holkit tarjoavat hyvän -saasteenestokyvyn, asiakkaiden tulee tarkistaa ryömintäetäisyys paikallisten saastetason{1}}vaatimusten perusteella. Raskas-suola-sumuisilla rannikkoalueilla saatetaan tarvita ylimääräisiä ulkoisia pilaantumisenestotoimia-.

9.3 Asennus ja huolto

K: Mikä yksinkertaistaa kenttäasennusta{0}}voimajohtoreiteillä?

V: Tehdas{0}}esikalibroidut Uudelleensuljin tukee tavallisia pylväsasennustapoja-, joten rakennustiimit voivat suorittaa asennuksen tehokkaasti.

K: Mitkä ovat tämän uudelleensulkimen huoltoon liittyvät{0}}ominaisuudet?

V: Pysyvien-magneettisten toimilaitteiden ja kiinteän-dielektrisen eristerakenteen ansiosta säännöllistä säännöllistä huoltoa ei tarvita. Tämä auttaa alentamaan jakeluverkkoprojektien koko-elinkaari-käyttökustannuksia-.

9.4 Standardien noudattaminen

K: Mitä standardeja sovelletaan tuotteiden sertifiointiin?

V: ZCR{0}}SD-sarja on IEC 62271-111- ja ANSI/IEEE C37.60 -sertifioitu. Perussähköisten-suorituskykystandardien lisäksi asiaankuuluvat ympäristö-testivaatimukset ja verkko-kyber-turvallisuusvaatimukset täyttyvät, jotta saavutetaan täyden vaatimustenmukaisuus.
