EC Insulator Jiangxi Co., Ltd. on yksi Kiinan luotettavimmista automaattisten piirikytkimien valmistajista ja toimittajista. Runsaan kokemuksen ansiosta olemme sitoutuneet tarjoamaan korkealaatuista asiakaskohtaista palvelua. Voit vapaasti ostaa Kiinassa valmistettua premium-auton uudelleensulkijaa täältä tehtaaltamme.

Tuotteen yleiskatsaus

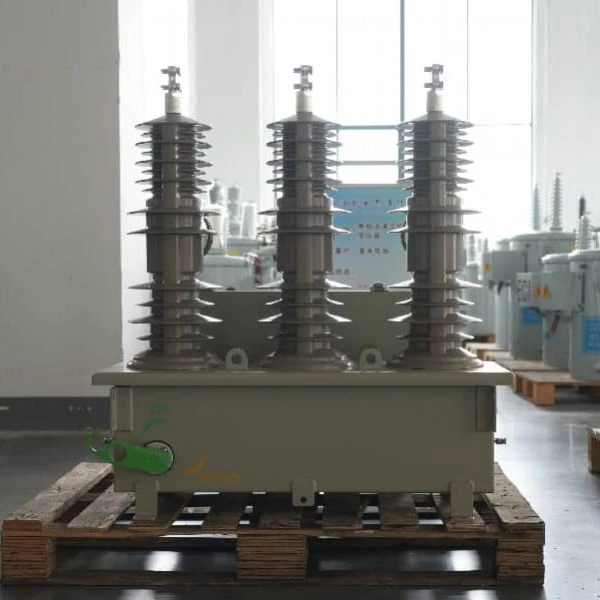

Tämä automaattinen piirin uudelleensulkija on tarkoitettu jopa 38 kV:n ilmavirtajohtoihin tukemaan verkon itsekorjautumistoimintoja. Kaikki suojauspäätökset käsitellään paikallisesti yksikön sisällä, joten toimipaikat voivat toimia normaalisti ilman ulkoisia komentojärjestelmiä. Kun verkkoon ilmaantuu vikoja, tyhjökeskeytys yhdessä kestomagneettisen aktivoinnin kanssa reagoi nopeasti. Kenttäoperaattoreiden ei tarvitse olla paikalla, eikä aktiivista SCADA-yhteyttä vaadita ydinsuojaustehtävien suorittamiseen. Tämä tekee tästä laitteesta käytännöllisen sopivan kaukoilmajohtoihin, joissa viestintäresursseja on vaikea saada.

Tärkeimmät ominaisuudet

Toisin kuin tavalliset kytkinlaitteet, tämä uudelleensulkija voi toimia täysin itsenäisesti paikan päällä. Hermeettisesti suljetut tyhjökatkaisijat sammuttavat sähkökaaret verkkovikojen aikana. Sen kestomagneettikäyttö ei vaadi säännöllistä huoltoa, ja se säilyttää vakaan kytkentätehon myös pitkien käyttötuntien jälkeen. Paikallinen mikroprosessorilaitteisto lukee todelliset verkon olosuhteet ja säätää suojausasetukset muuttuvan verkon tilan mukaan. Sisäiset potentiaalimuuntajat keräävät käyttötehon suoraan jännitteisistä johtimista. Kenttäasennusta varten ei tarvitse järjestää erillistä lisävirtalähdettä.

Tekniset tiedot

Arviot	Kiinteä dielektrinen
Arviot	15,5kV	27kV	38kV
Sovellettava standardi	IEC 62271-111/ANSI C37.60
Nimellisjännite (kV)	15.5	27	38
Nimellisvirta (A)	800	800	800
Nimellistaajuus (Hz)	50/60
Nimellislyhyt{0}}kestovirta (kA)	16/3s
Nimellisvirta (kAp)	40/41.6
Nimellistehon taajuuden kestojännite (kV)	50	60	70
Impulssin kestojännite (kV)	110	150	170
Mekaaninen kestävyys (kertaa)	10,000
Keskeytysväline	Tyhjiö
Toimintamekanismi	Manuaalinen tai bi{0}}stabiili magneettinen toimilaite
Holkin materiaali	HCEP

Sovellus

Monet kenttätyöpaikat, jotka vaativat nopeaa paikallista vikaa, ottavat käyttöön tämän uudelleensulkimen. Tyypillisiä asennuksia ovat maaseudun sähköverkot, etäjakeluautomaatiosolmut ja suurten sähköjärjestelmien linjasegmentointipisteet. Vian ilmetessä vialliset linjasegmentit eristetään automaattisesti, kun taas virtalähde on saatavilla muille osille, joihin se ei vaikuta. Se toimii hyvin alueilla, joilla on rajoitettu viestintäinfrastruktuuri, sekä sivustoissa, joissa nopea viankäsittely on etusijalla.

Rakentaminen/suunnittelu

Yksikkö on suunniteltu asennettavaksi suoraan ulkopylvään päälle. Tyhjiökatkaisijat, magneettiset käyttökokoonpanot ja kaikki ohjauslaitteistot sijaitsevat yhdessä kompaktissa kotelossa. Erillisiä ulkoisia ohjauskaappeja ei vaadita. Asennuksessa käytetään tavallisia pylväsasennuslaitteita. Projektikohteet voivat jättää ylimääräiset investoinnit erityisiin ohjausrakennuksiin ja muihin tukitiloihin.

Standardit ja testaus

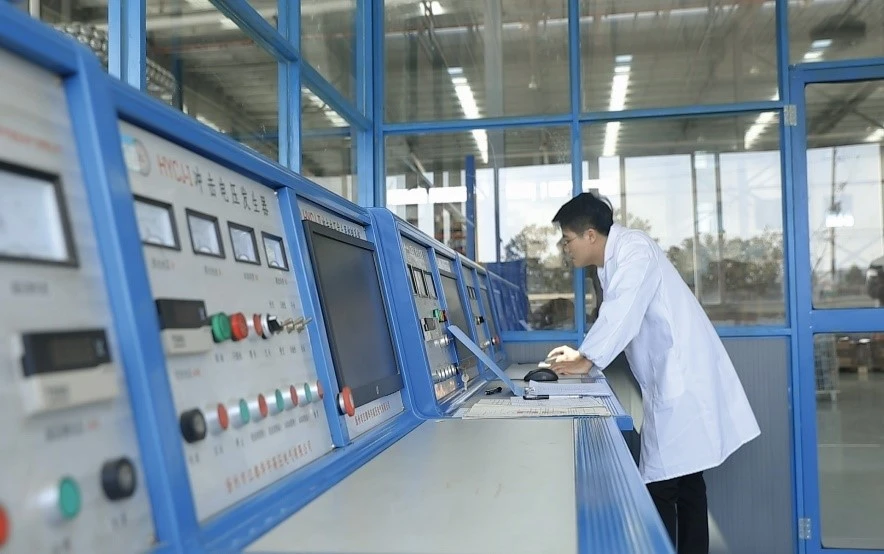

Suoritamme useita vahvistustestejä tarkastaaksemme todellisen{0}}suorituskyvyn eri käyttötilanteissa. Tyyppitesteissä arvioidaan dielektrisiä ominaisuuksia, oikosulkukatkaisukykyä ja suorituskykyä pitkän ympäristön vanhenemisen jälkeen. Lisätesteissä keskitytään paikallisen suojauksen suorituskykyyn, joka kattaa vian havaitsemisen tarkkuuden, suojaussekvenssin suorittamisen ja vakaan automaattisen uudelleensulkemisen ilman ulkoisia ohjaustuloja. Jokainen yksikkö täyttää IEC 62271 111- ja ANSI C37.60 -vaatimukset, ja virranoton suorituskyvyn varmistamiseksi on suoritettu erilliset testit.

Pakkaus & Toimitus

Isku ja staattinen purkaus voivat vaurioittaa herkkää ohjauselektroniikkaa ja mekaanisia komponentteja kuljetuksen aikana, joten kuljetuksessa noudatetaan asianmukaisia suojatoimenpiteitä. Jokainen yksikkö käy läpi täyden tehdaskalibroinnin ennen toimitusta, jotta sisäiset parametrit pysyvät vakaina. Pylvään yläosan asennuksen jälkeen tarvitaan vain vähän työmaatyötä. Kenttäteknikot vain tarkistavat asennuksen laadun ja suorittavat perusparametrien tarkistuksen ennen laitteen käyttöönottoa. Normaaleissa verkon käyttöolosuhteissa suuria kunnostuksia tarvitaan vain 20-30 vuoden välein. Rutiinihuolto rajoittuu yksinkertaisiin silmämääräisiin tarkastuksiin.

FAQ

K: Mikä antaa virran Auto Circuit Recloser -ohjausjärjestelmille linjakatkosten aikana?

V: Jokaisessa uudelleensulkimessa on sisäänrakennettu virranottolaitteisto. Jännitemuuntajat ottavat energiaa jännitteisistä johtimista ja varastoivat tehon paikallisiin kondensaattoreihin. Tämä varastoitu energia pitää ohjaustoiminnot, viestintäominaisuudet ja suojauslogiikan toiminnassa, vaikka verkkovirta katkeaa.

K: Voivatko Auto Circuit Reclosers integroida uusiutuvan energian piiriin?

V: Suunnatut suojausmoduulit tukevat integrointia uusiutuvan energian infrastruktuuriin. Kaksisuuntainen tehovirran valvonta auttaa saavuttamaan oikean koordinaation hajautetun tuotannon kanssa, ja suojaustoiminnot pysyvät luotettavina nykyaikaisissa verkkoasetteluissa.

K: Mitkä huoltovälit ovat ominaisia automaattisille piirikytkimille?

V: Kestomagneetin käyttö ja kiinteä eristys pidentävät yleisiä huoltojaksoja. Suuret huoltotyöt vaaditaan yleensä 20-30 vuoden välein, ja rutiinityöt vaativat vain perustarkastuksia.
